源林現在有個客戶是做那個led驅動電源的，客戶說用那個氣體放電管串聯在壓敏電阻的前面。選用的800伏放電管,后面串一個14D681的壓敏電阻，用它來限流、防浪涌。工程：放電管平時不導通的，放電管正常放電導通需要2-8微秒，在放電管導通之前，是壓敏電阻在起作用，因?yàn)閴好綦娮枋强焖賳?dòng)器件，壓敏電阻將脈沖在的電流自身通放電導通。放電管里面是有惰性氣體，在2-8微秒的過程中是一個等電離狀態，后才達到導通放電狀態，所以它啟動的很慢。放電管是慢動作可以多次啟動，正常是放在前面在放電時，能起到保護壓敏電阻的作用。壓敏電阻是納秒級的快速啟動，能能放到后面保護電路作防雷用，因?yàn)閴好綦娮柙谶^電流時自身易受損耗。使用壽命很有限，所以壓敏電阻這種被動保護元件，響應速度越快的就越往后面放。再如像TVS管它耐壓很低，電流也比較小，就放在電路兩條腿之間，電壓高的、啟動速度慢的放在前面。

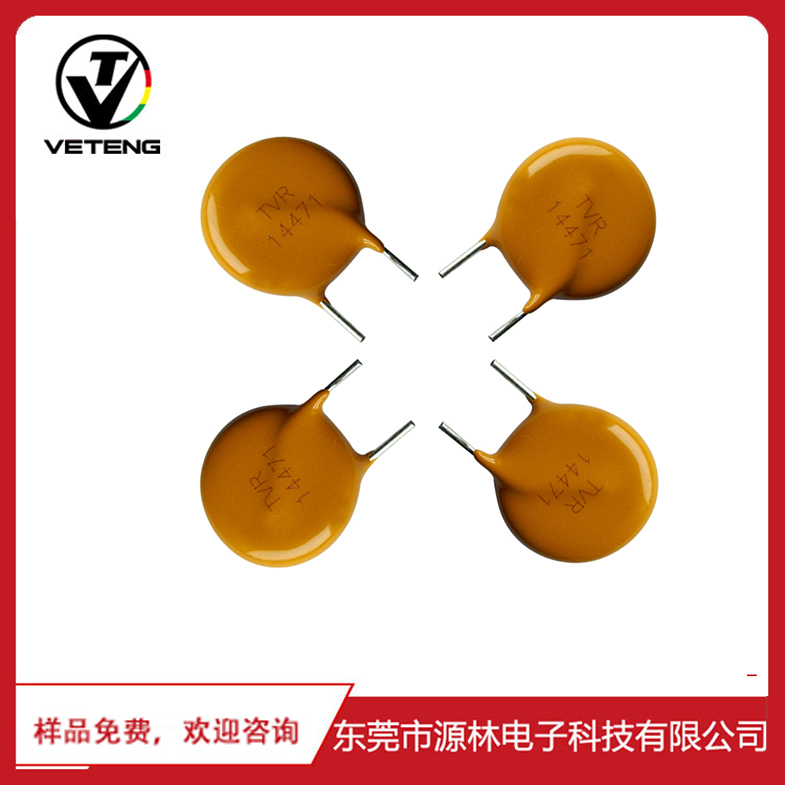

（圖為壓敏電阻）

像X電容和Y電容，Y電容它的那個耐壓很高，達到8000伏，但是Y電容不能用大，用大它就會漏電不合格。它是用3000伏，漏電不能超過0.3、0.5個毫安。那個X電容，它啟動相對也會慢些，但是不會很慢，因?yàn)樗锩嬗蟹植茧姼校帽∧つz帶來絕緣，限制它的電流上升率，速度就比較慢，這幾個一起配合起來用。平時這個壓敏電阻就用來保護這個Y電容，因?yàn)閴好綦娮璞M量不要經常導通，導通一次它的壽命就要短一些，普通的壽命一般就是8-10次，就會壞。

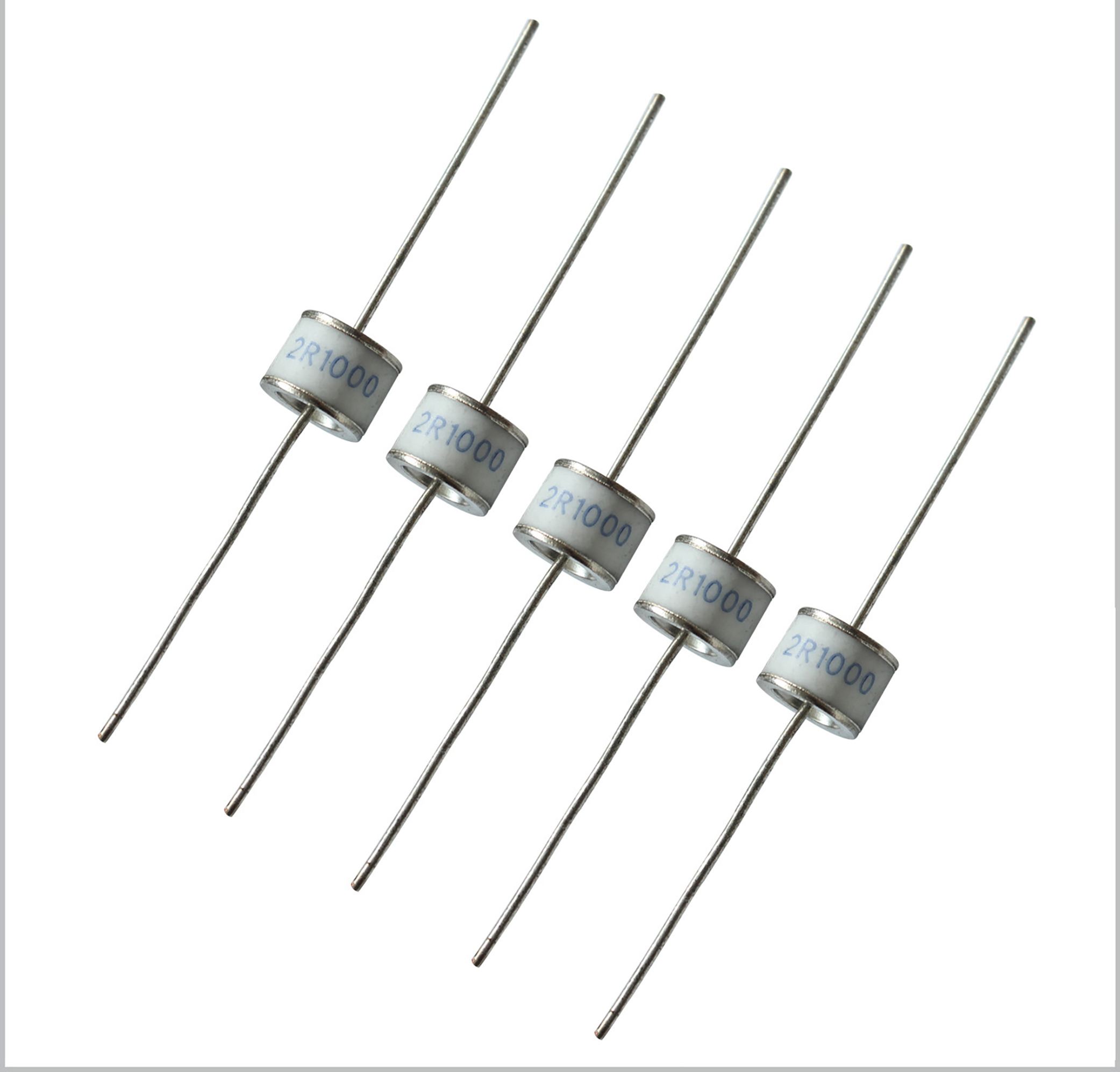

（圖為放電管）

那針對剛才這個問題，如果說800伏的放電管配680伏的壓敏，把它們串聯起來兩邊的那個殘余電壓可能小在多少呢？從表面的理論來說，這兩個元件串聯，在電路的兩端應計算這兩個元件的小交流電相加值，就是這個電路中的少承壓電壓。但在現實的電路中，當瞬時電流一來時，前面的這個放電管在電離的狀態，沒有完全導通是個半電阻值無法計算，后面的壓敏電阻在泄流來承受，也就是要等放電管啟動以后才算數。

那這個壓敏電阻放在放電管的后面是沒有什么太大用處了？不會的：比如說兩個都是500V，等它們都導通了，它們加起來就是1000V，你要它們這兩個工作的話，你工作電壓就必須達到1000V。現在選型用800伏的放電管加680伏的壓敏，這樣的用法可行嗎？我們在電路的應用中視實際情況來定，這個放電管在這里就是防止這個壓敏電阻漏電，是不起多大作用。

在電路應用中放電管大多是串著壓敏電阻，防止壓敏電阻漏電。壓敏電阻有兩個漏電，一個是直流漏電，一個是交流漏電。上述的應用算它的交流漏電。它這個串進去就是降低壓敏電阻，壓敏電容量很大，它結構性能基本是跟X\Y電容相同。在實驗期我們自己實際測出來，比較按理論這兩個器件的小電壓值，應該算疊加起來。但他實際測出來比它的疊加值還要低。這主要是在氣體放電管會標幾個電壓，標殘留電壓、標點火電壓。客戶應該是用點火電壓值，客戶現在算的就是所謂的啟動電壓，啟動完就像那個穩壓二管一樣，他那個電壓就穩定了，那個叫做殘留電壓。但有個殘留電壓的規定，不能低于多少，低過了就相當于恢復不了。

正常情況下壓敏電阻選型時，計算一般殘余電壓是壓敏電阻工作電壓的2.2倍。
