1.貼片電阻

知識介紹：貼片電阻是將金屬粉和玻璃鈾粉混合，采用絲網印刷法印在基板上制成的片式電阻器。

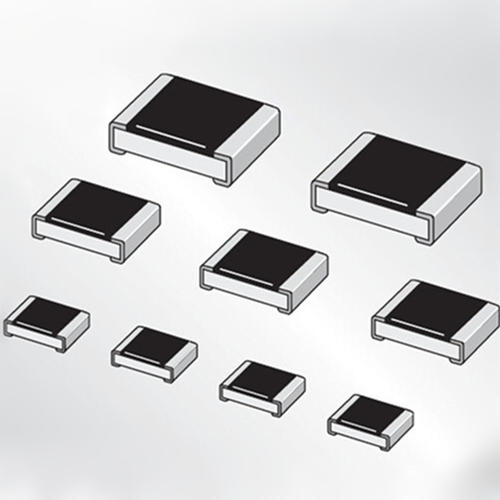

（貼片電阻）

需要資料與樣品請聯系客服

2.插裝碳膜電阻

知識介紹：碳膜電阻是在瓷棒上面噴涂一層碳膜，再將碳膜外層加工切割成螺旋紋狀，依照螺旋紋的多寡來定其電阻值，后在外層涂上環氧樹脂密封保護而成。其阻值誤差一般較大，但價錢便宜。由于它容易制成高阻值的膜，所以主要用作高阻高壓電阻器。

3.插裝金屬膜電阻

知識介紹：金屬膜電阻是在瓷棒上面噴涂金屬膜（如鎳鉻），并在金屬膜上切割螺旋紋做出不同阻值，并且于瓷棒兩端鍍上金屬。它的價格較碳膜電阻器貴，但精確度較高。

4.插裝氧化膜電阻

知識介紹：金屬氧化膜電阻是利用高溫燃燒技術于高熱傳導的瓷棒上面燒附一層金屬氧化薄膜（如氧化鋅），并在金屬氧化薄膜上螺旋紋做出不同阻值，然后于外層噴涂不燃性涂料，精度高，能夠在高溫下仍保持其安定性。

插裝碳膜電阻、插裝金屬膜電阻、插裝氧化膜電阻常用品牌：百亨、國巨、魯元、鶴壁博大、南京先正

5.插裝線繞電阻

知識介紹：繞線電阻是用鎳鉻線或錳銅線、康銅線繞在瓷管上制成的，優點：阻值精度高，功率較大，穩定可靠，溫度系數小，能承受高溫，在環境溫度170℃下仍能正常工作；缺點：體積大、阻值較低，大多在100KΩ以下

常用品牌：百亨、國巨、南京先正

6.水泥電阻

知識介紹：水泥電阻是將金屬線繞在無堿性耐熱瓷件上，外面加上耐熱、耐濕及耐腐蝕之材料保護固定，放入方形陶瓷框內，用水泥充填密封而成。它阻值一般不大，常用在強電輸入電路做限流保護使用。水泥電阻器具有外形尺寸較大、耐震、耐濕、耐熱等特性。

常用型號：MPR05BJ0E1250R020、MPR05BJ0E1250R030、MPR05BJ0E0950R010、MPR05BJ0E0950R025、MPR05BJ0E0950R030、MPR05BJ0E0950R020、BPR58CLH16 20LJ、RC5WJ0B200、RC5WJ0B124、BGR10CN-101J、BWR5CNR39J、BPR25CF20LJ、BPR25CF15LJ、RXR10B6R8J、RXR15B183J

常用品牌：百亨

7.排阻

知識介紹：排阻即網絡電阻器,是將若干個參數完全相同的電阻集中封裝在一起，組合制成的。排阻一般應用在數字電路上，比如作為某個并行口的上拉或者下拉電阻用,使用排阻比用若干只固定電阻更方便。

常用品牌：國巨、風華高科、大毅、威世、羅姆、KOA、厚聲、旺詮

8.可調電阻

知識介紹：可調電阻有3個引腳，其中有兩個定片引腳和一個動片引腳，還有一個調整旋鈕，可以通過它改變動片，從而改變可變電阻的阻值。主要用于改變和串聯器件的電流和電壓。

選型建議：選用替換的可調電阻要考慮密封類型，若使用于環境溫度變化較大場合，建議選用高精度的微調電阻

常用品牌：ECK、百斯特、松下、NOBEL、BOURNS

9.熔斷電阻

知識介紹：熔斷電阻器，是一種具有電阻器和熔斷器雙重作用的特殊元件,在電路中用字母“RF”或“R”表示。分為可恢復式熔斷電阻器和一次性熔斷電阻器。

選型建議：選用時要根據電路安全性需要考慮負載和電源不穩定的情況下，選擇合適阻值和功率。

10.高壓電阻

知識介紹：高壓電阻器是適合在高電壓、高壓高頻環境使用的電阻器。適用高壓電子儀器設備及負載電阻，泄放及各種開關電源和模塊中電流檢測，大功率交直流電機控制啟動、制動、調速等。

11.熱敏電阻（PTC熱敏電阻）

知識介紹：PTC熱敏電阻是一種典型具有正溫度系數的敏感性電阻，超過一定的溫度（居里溫度）時，它的電阻值隨著溫度的升高呈階躍性的增高，一般適用于電路限流保護。

選型建議：

1.PTC熱敏電阻器重點關注耐電壓能力和耐電流能力兩個指標。

2.從降低成本方面考慮，應選用高居里溫度和小尺寸元件，并且使其周?chē)舾衅骷h(yuǎn)離5cm。

常用型號：B59751U0120A040、MZ-47R-A、MZ3D、MZ92F-100RM300、MZ2J-390MU100、MZ8III-AB470P、JK60-017、PSB470NA2B507DSY

12.熱敏電阻（NTC熱敏電阻）

知識介紹：NTC熱敏電阻器是負溫度系數敏感電阻，以錳、鈷、鎳和銅等金屬氧化物為主要材料，當溫度升高時，電阻值降低，廣泛用于測溫、控溫、溫度補償?shù)确矫妗?

選型建議：

1.溫度測量使用時建議選擇合適的B值，并且根據測量的溫度范圍和T-R曲線進行選型

2.電路保護應用時應考慮熱敏電阻小阻值是否影響電路的安全性。

常用型號：B57421V2333J062、SL1210005、NTC 5D-15、MF58-503F3950、SCK15105MF、B57238S150M、SCK15056

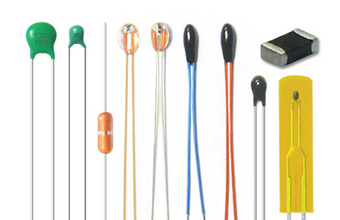

（NTC熱敏電阻）

需要資料與樣品請聯系客服

13.熱敏電阻（CTR熱敏電阻）

知識介紹：CTR溫度熱敏電阻（CritiCal Temperature Resistor）具有負電阻突變特性，在某一溫度下，電阻值隨溫度的增加急劇減小，具有很大的負溫度系數，常應用于控溫報警。

選型建議：CTR熱敏電阻器重點關注耐電壓能力和耐電流能力兩個指標。

PTC熱敏電阻、NTC熱敏電阻、CTR熱敏電阻常用品牌：興勤、風華高科、TDK、武漢高理、安培龍、華工科技、順康、丹東國通、宏明、威世 、愛普科斯、汕頭松田、村田

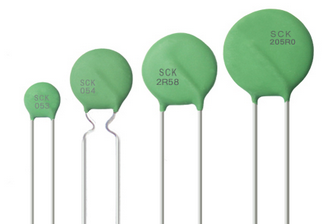

（SCK熱敏電阻）

需要資料與樣品請聯系客服

14.壓敏電阻

知識介紹：壓敏電阻（VDR）是一種具有非線性伏安特性的電阻器件，主要用于在電路承受過壓時進行電壓箝位，吸收多余的電流以保護后級器件，一般用于電路的過電壓保護。壓敏電阻的響應時間為ns級，比氣體放電管快，比TVS管稍慢一些。

選型建議：壓敏電阻的關鍵參數有壓敏電壓、通流容量、漏電流、結電容和響應時間。產品所能承受的沖擊數是波形、幅度和間隙時間的函數，當電流波形幅值降低50%時沖擊次數可增加一倍，在實際應用中，壓敏電阻所吸收的浪涌電流應小于產品的大通流量。

常用型號：HEL14D561K、14K561、FNR-10K182(W)、BK511KD20J-P10、FNR-10K271(W)、FNR-10K102(W)、FNR-10K561(W)、FNR-07K560T、431KD10-A8、FNR-14K621、FNR-14K821、FNR-14K751、14D681K-K、TVR14681、CNR-10D471K、CNR-10D181K、CNR-10D102K、SVC621D-14AFF8、SIOV-S14K320E2、511KD14、471KD14-TG、S14K385E2K1、SIOVS14K320E2

常用品牌：風華高科、松下、TDK、舜全、愛普科斯、辰駒、成都鐵達、威世、興勤、陜西華星、順絡、汕頭松田

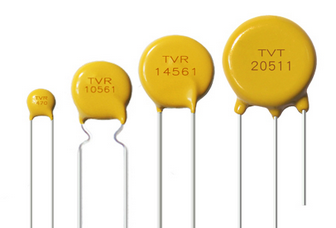

（TVR壓敏電阻）

需要資料與樣品請聯系客服

15.濕敏電阻

知識介紹：濕敏電阻的阻值特性是隨著溫度的變化而變化，濕敏電阻是由感濕層（或濕敏膜）、引線電極和具有一定強度的絕緣基體組成。常用作傳感器，即用于檢測濕度。

16.光敏電阻

知識介紹：光敏電阻是一種對光敏感的元件。光敏電阻大多是由半導體材料制成。它利用半導體的光導電特性，使電阻的電阻值隨入射光線的強弱發生變化（即當入射光線增強時，它的阻值會明顯減??；當入射光線減弱時，它的阻值會顯著增大）。

選型建議：光敏電阻的主要參數有：亮電阻、暗電阻、高工作電壓、額定功率和靈敏度

17.力敏電阻

知識介紹：力敏電阻是一種能將機械力轉換為電信號的特殊元件，它是利用半導體材料的壓力電阻效應制成的。主要用于各種張力計、轉矩計、加速度計、半導體傳聲器及各種壓力傳感器中。

18.氣敏電阻

知識介紹：氣敏電阻是一種新型半導體元件，這種電阻器是利用金屬氧化膜半導體表面吸收某種氣體分子時，會發生氧化反應或還原反應而使電阻值改變的特性而制成的。

選型建議：氣敏電阻的固有電阻值、靈敏度、分辨率和響應時間是關鍵參數

19.磁敏電阻

知識介紹：磁敏電阻是一種基于磁阻效應而制作的電阻體，當外加磁場的方向或強度發生變化時，磁敏電阻的阻值相應改變，利用該變化，可精確地測試出磁場的相對位移。常用于磁場強度檢測、變換器的控制和電機速度的檢測。

選型建議：磁敏電阻的關鍵參數有:磁阻比、磁阻系數、磁阻靈敏度
